当前位置： > 数字孪生机电一体化技术综合实训平台（订货号GKB-ZDH-006）
系统构成及主要技术参数
系统组成 | 主要参数 | |

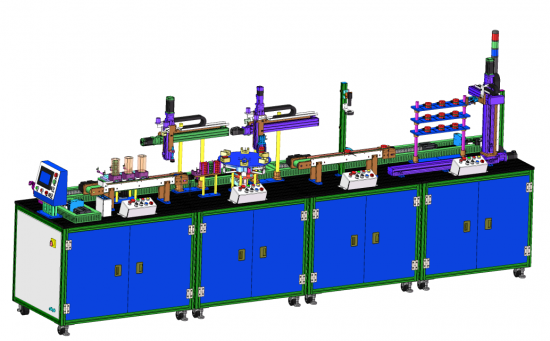

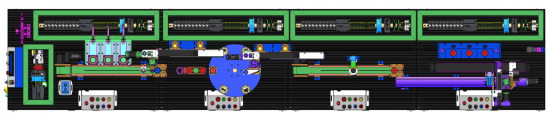

1、触摸屏控制组件 2、送料系统 3、分色系统 4、物料输送线 5、取料模组 6、分度盘加工模组 7、机器视觉组件 8、堆垛上料模组 9、仓储中心 10、平台 11、控制组件 | 输入电源 | AC 220V，50Hz |
工作负荷 | ≤1.2KW | |
控制器 | 西门子1200PLC 三菱 5UPLC | |
控制器输入端 | 7吋触摸屏 | |
弱电输出 | DC24V | |
外形尺寸 | 3500×800×1800mm | |
本实训平台采用双品牌PLC控制系统（推荐西门子1200PLC+三菱5UPLC），包含触摸屏模块、送料机构、分色机构、分度盘送料、输送装配模块、输送分拣模块及平行夹取模块、双轴立体仓库模块等组成部分。整体结构采用开放式和模块化结构，以模块化的方式组装和调试具有生产功能的机电一体化智能生产线设备，使整个实训平台能够灵活的按教学要求完成机电一体化自动化生产线控制技术的学习。
产品特点
1、本实训平台根据企业实际生产线的流程控制过程，结合电子技术、机电一体化、电气自动化、生产管理、物流管理等相关专业技术，以及智能制造工厂的规划理念进行综合且专业化的设计，构建了一个高端精细化的自动化的控制系统。
2、本实训平台采用了数字孪生技术（虚拟调试），虚拟调试实训包含机电一体化实训装置（物理）和数字化（虚拟）两大部份，装置部分主要包括实训平台、物料供给模块、加工模块、气动机械手模块、伺服驱动模块、物料输送分拣模块、电源模块、HMI模块、PLC、变频器模块、一体化接口模块等组成。
3、本实训平台遵循技术技能型人才成长规律，以用户综合职业能力发展为主线，在满足电工和电气自动化专业通用性技能学习实训的基础上，融入技能评价、考核评价、电气设计等实用功能，还可以适应机电一体化专业人才培养和考核的需求。本实训平台非常适合职业院校机电一体化学员技能训练任务，也可以用于院校和社会技能评价机构对学生的职业技能水平进行评价。
可开展的实验项目：
1、三菱5U系列PLC编程技术实训。
2、西门子1200系列PLC编程技术实训。
3、基于PROFIBUS的PLC主从通讯实训。
4、基于CC-Link的PLC主从通讯实训。
5、颜色传感器的认知和应用实训。
6、位移与距离传感器的认知和应用实训。
7、机器视觉的认知和应用。
8、工业传送系统的认知和实训。
9、工厂物料输送系统的认知与实训。
10、工厂仓储系统的认知与实训。
11、多轴伺服运动控制系统的认知和实训。
12、自动化生产线仿真系统的搭建和调试。
13、智能制造系统认知与应用实训。
14、电气自动化控制系统搭建与设计实训。
15、数字孪生技术的认知与实训。
